Ponton flottant et passerelles VALROSE – L’île de Patiras (Gironde) (33)
Ponton flottant VALROSE et 2 passerelles en acier – L’île de Patiras (Gironde) (33)

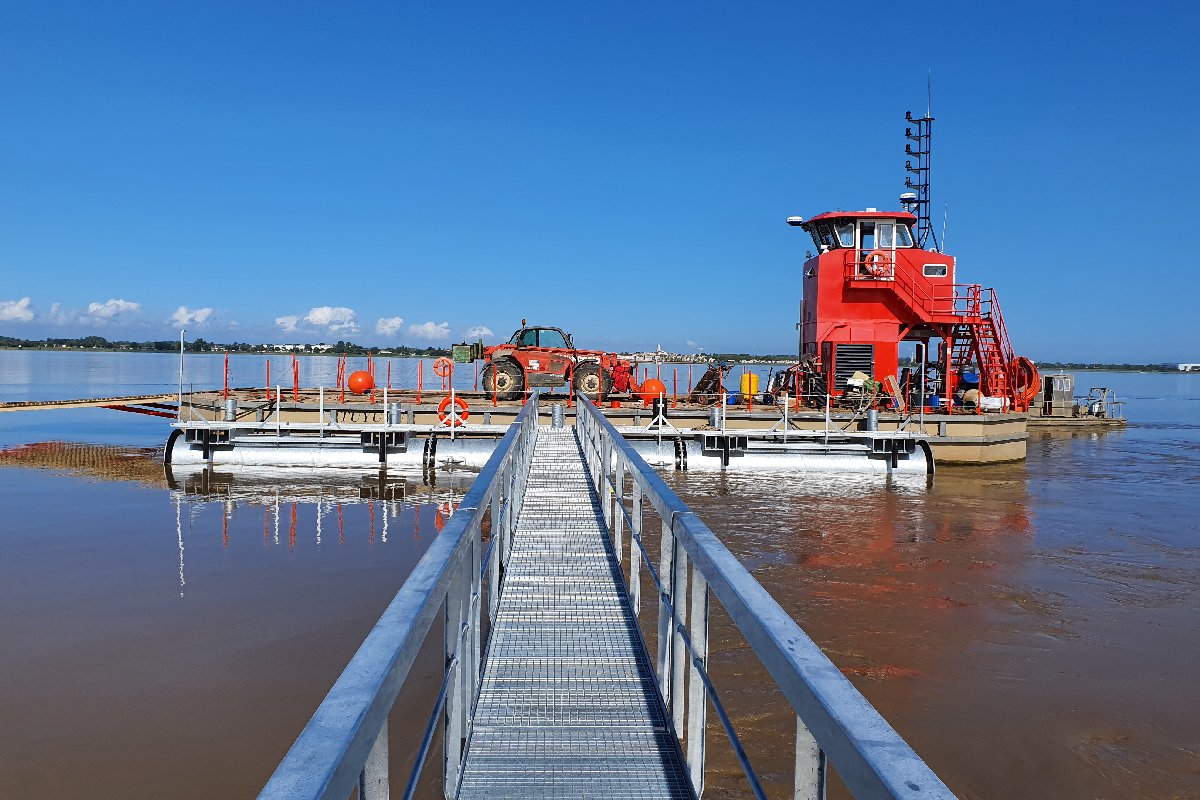

Mise en place des passerelles et du ponton VALROSE, sur l’île de Patiras (Gironde).
Un ponton flottant en acier galvanisé de 26 m par 18 m avec deux passerelles d’accès de 12 m et 24 m sur la côte ouest de l’île de Patiras dans l’estuaire de la Gironde.
Les deux passerelles sont composées de profil carré tubulaire.
La passerelle fixe est de longueur 12 m, de largeur utile 0.9 m et de 1 m de hauteur.
La passerelle articulée est de 24 m de longueur, de largeur utile 0.9 m et de 1 m de hauteur.
Les appuis de la passerelle fixe reposent d’un côté sur un massif béton implanté sur la berge, et de l’autre sur une structure en acier implantée sur un massif béton immergé.
Les appuis de la passerelle mobile reposent d’un côté sur la même structure en acier avec une liaison « cardan » permettant un déplacement vertical et horizontal.
De l’autre côté, la passerelle mobile repose sur l’extrémité du ponton en T.

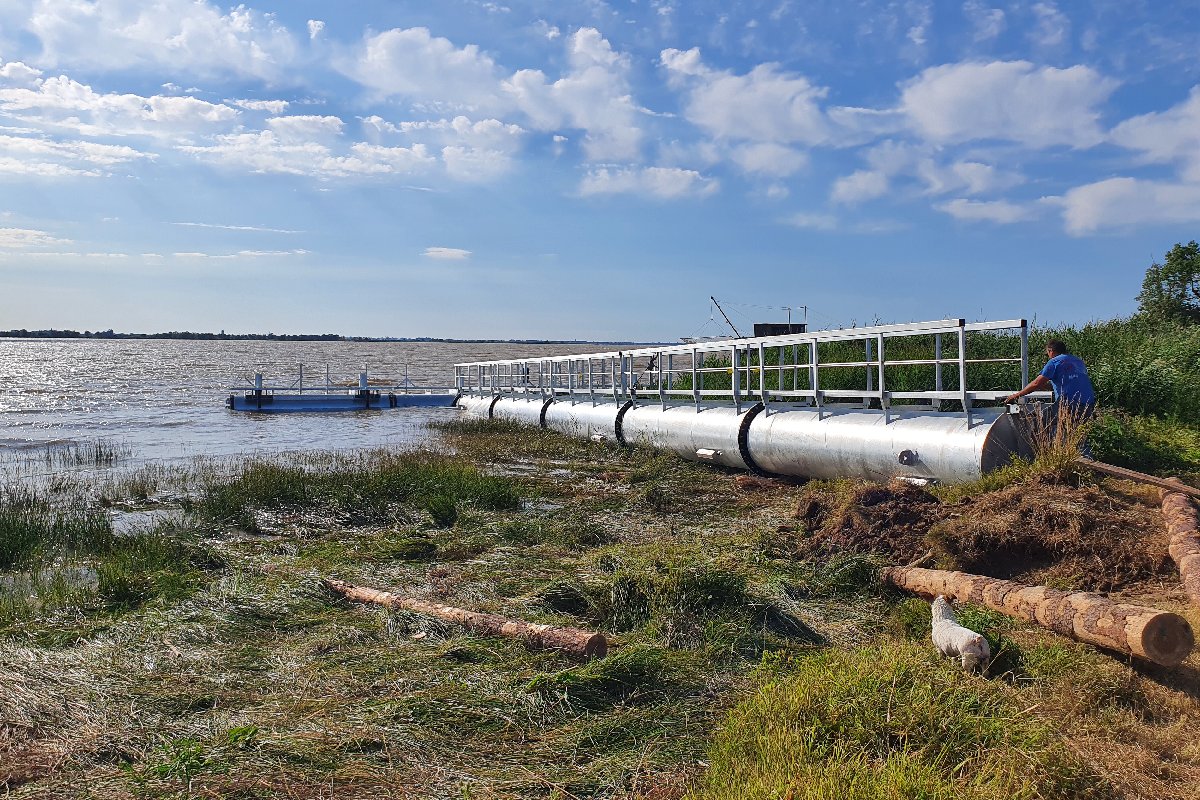

Le ponton est en acier galvanisé. Sa flottaison repose sur des tubes d’acier de diamètre 1220 mm.
La longueur totale du ponton est de 26 m, avec un front d’accostage de 18 m. Le ponton est doté d’une défense en caoutchouc D250 coté rivière et de D100 coté rive. Le ponton est maintenu dans l’axe des passerelles par 4 chaînes reliées à des corps morts.
Les flotteurs sont surmontés d’une structure en acier galvanisé supportant la passerelle d’accès et le front d’accostage.
Le platelage est composé de caillebotis en acier noir galvanisé en même temps que la structure de maille 30*30 et d’épaisseur 25mm.
Le caillebotis est soudé sur les traverses.
Les Garde-corps sont composés d’une main courante, une sous lisse et une plinthe.
